概述
ZBF型自吸式塑料磁力傳動離心泵簡稱（自吸塑料磁力泵）是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、耐腐蝕、無泄漏等優點。
過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
聯接方式：絲口、軟管、活接、法蘭
流量Q：1.5～60m3/h
揚程H：8～32m
功率N：0.37～15kw
介質溫度：0～60℃

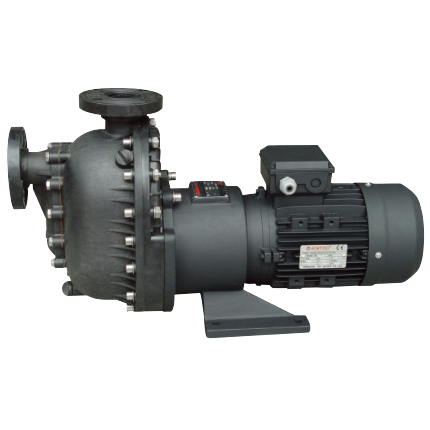

ZBF型自吸式塑料磁力泵
ZBF型自吸式塑料磁力傳動離心泵簡稱（自吸塑料磁力泵）是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、耐腐蝕、無泄漏等優點。 過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯） 聯接方式：絲口、軟管、活接、法蘭 流量Q：1.5～60m3/h 揚程H：8～32m 功率N：0.37～15kw? 介質溫度：0～60℃
型號意義
結構特點
ZBF型產品符合JB/T7742-1995《小型磁力傳動離心泵》標準，為全國磁力泵聯合設計的優化產品。結合國外的先進技術，采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料，自吸時間短、壽命長，是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。
自吸塑料磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
使用環境
環境溫度：-20～40℃；
環境濕度：95%；
海拔高度：不超過1000米（大于時應在訂貨時提出）。
安裝和使用
◆ 自吸泵應水平安裝不宜豎立，泵體不得承受管路重量，泵與管路應保持良好的密封，各緊固件無松動現象。
◆ 擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
◆ 泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
◆ 電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
◆ 泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
注意事項
◆ 因泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
◆ 輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件）。
◆ 被輸送的介質及其溫度應在泵材允許范圍內。自吸塑料磁力泵的使用溫度<60℃，進口壓力不大于0.1MPa，最大工作壓力為0.6MPa；
◆ 對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
◆ 自吸塑料磁力泵長時間運行后，發現泵有異常情況（噪音大，震動加?。?，應拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。

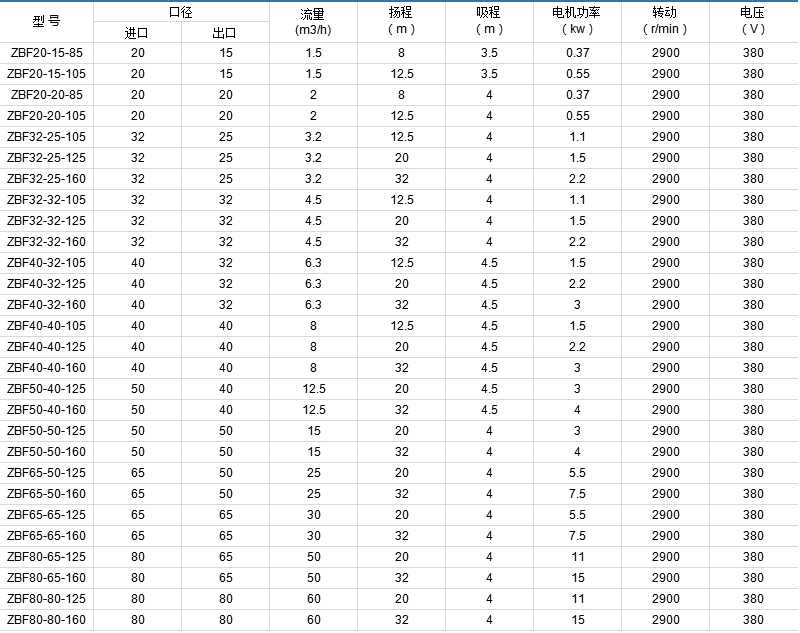

參數表
結構示意圖
