概述
CG型磁力驅動管道離心輸油泵（簡稱磁力管道泵）。通常由電機、磁力偶合器、耐腐蝕離心泵三大部分組成。其主要特點是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕，其性能達到國外同類產品的先進水平。其型式基本參數及技術性能符合JB/T7742-95（小型磁力傳動離心泵）標準要求。

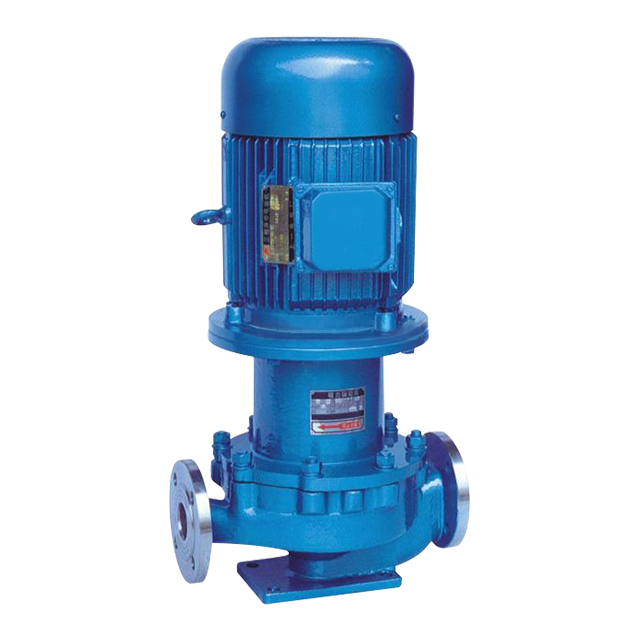

CG型磁力傳動管道泵
CG型磁力驅動管道離心輸油泵（簡稱磁力管道泵）。通常由電機、磁力偶合器、耐腐蝕離心泵三大部分組成。其主要特點是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕，其性能達到國外同類產品的先進水平。其型式基本參數及技術性能符合JB/t7742-95（小型磁力傳動離心泵）標準要求。
特點
◆ 吸入壓力≤1.0mpa，或泵系統最高工作壓力≤1.6mpa，即吸入口壓力+泵揚程≤1.6mpa、泵靜壓試驗壓力為≤2.5mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
◆ 環境溫度＜40℃，相對濕度＜40%。
◆ 所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。
注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
結構及用途
磁力管道泵采用立式結構，外形美觀，占地面積小，噪音低，運行可靠，使用維修方便。
可廣泛應用于化工、制藥、石油、電鍍、食品油、影視沖洗、水處理、科研機構、國防工業等企業單位抽送易燃、易爆、揮發、有毒稀有貴重液、酸類、堿液、油類等各種腐蝕性液體的理想輸送設備。

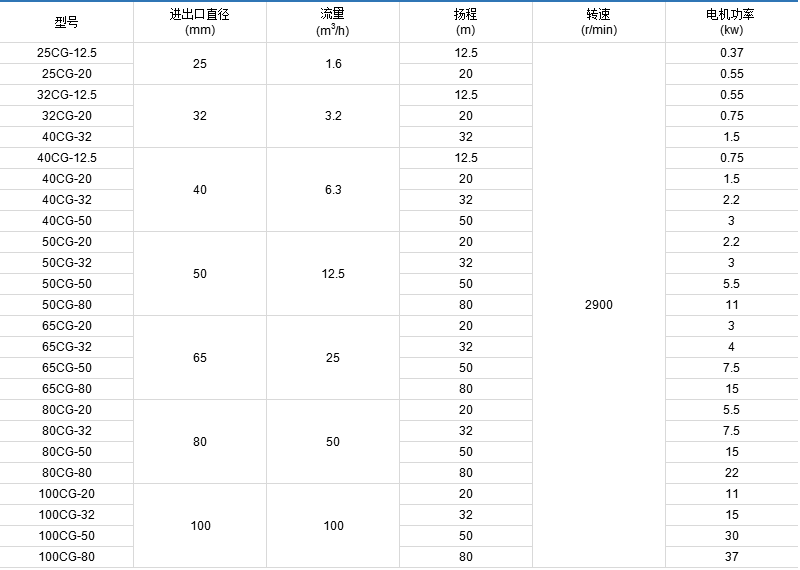

參數表
外形尺寸

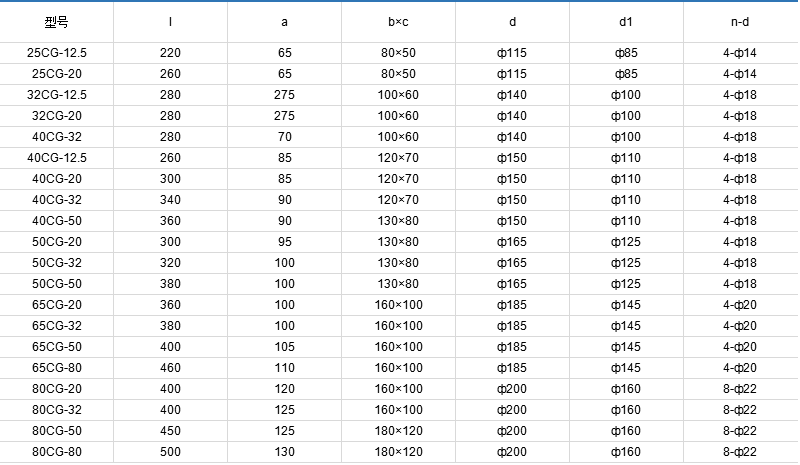

安裝尺寸
